Materialcharakterisierung



Die Materialcharakterisierung auf Mikro- und Nanoebene wird an der FHV mit vielfältigen Hochleistungsgeräten betrieben. Das Portfolio umfasst dabei die Rasterelektronenmikroskopie (REM), die korrelative Raman- und Rasterkraftmikroskopie sowie die µ-Tomographie.

Rasterelektronenmikroskopie (REM)

Das Rasterelektronenmikroskop JSM-7100F von JEOL ermöglicht Bildaufnahmen und mikroskopische Untersuchungen sowohl der Struktur als auch der chemischen Zusammensetzung an der Probenoberfläche bis in den Nanometer-Bereich. Es bietet dank seiner Vielzahl an Detektoren und Mess-Modi sehr flexible Mess- und Charakterisierungsmöglichkeiten und ist für eine breite Vielfalt verschiedenartiger Proben geeignet.



Einige Anwendungsbeispiele:

  • Oberflächenabbildungen von elektrisch leitfähigen sowie schlecht- oder nichtleitenden Proben.

  • Untersuchung von nichtleitenden Proben ohne vorherige Metallisierung

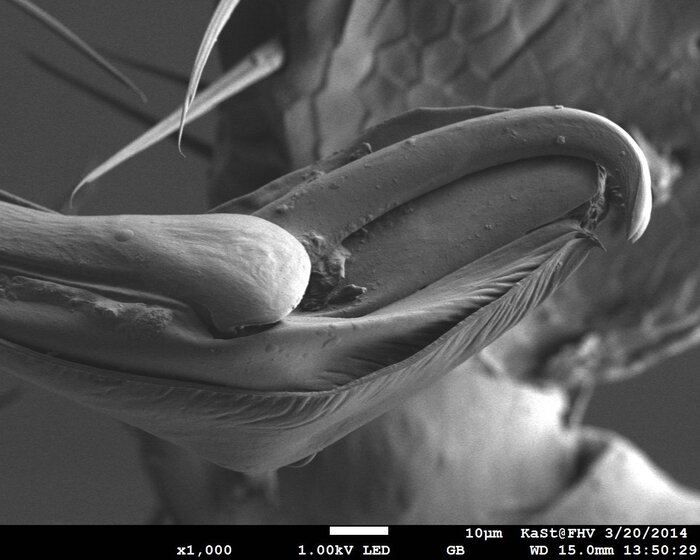

  • Untersuchung von biologischen Proben.

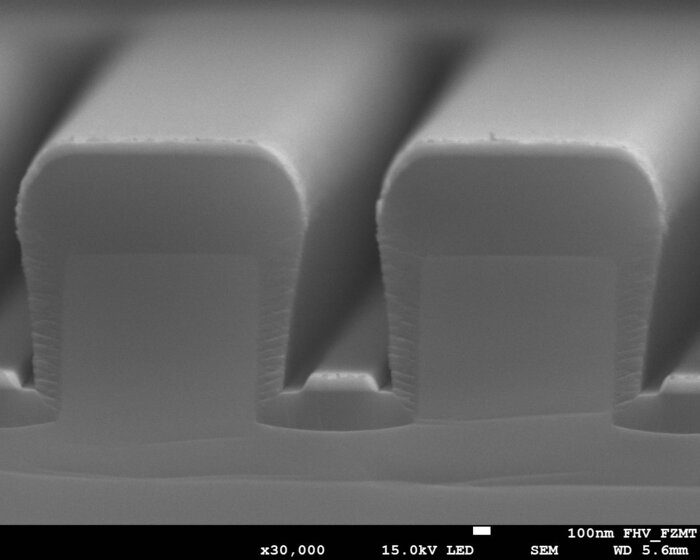

  • Vermessung von Strukturen im Mikrometer- und Nanometerbereich.

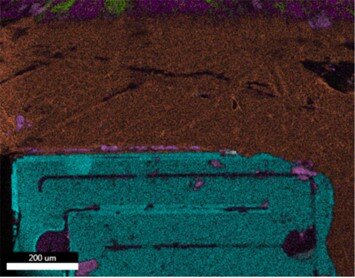

  • Qualitative und quantitative Analyse der chemischen Zusammensetzung der Probenoberfläche (Elementanalyse, EDX) für den gesamten relevanten Bereich des Periodensystems, auch ortsaufgelöst in Form von Linescans oder Bereichs-Mappings.



Spezifikationen:

  • Vergrößerung: 25 x bis 1 000 000 x

  • Maximale Auflösung: 3,0 nm (abhängig von der Probenart, Beschaffenheit und Größe)

  • Maximale Probendimensionen: 100 x 100 x 50 mm (L x B x H)

  • Elementanalyse (EDX):

  • Nachweis + Quantifizierung von Bor (Z = 5) bis Bismut (Z = 83)

  • Nachweisgrenze: ca. 0,5 Gewichts-%



Dienstleistungen:

  • REM-Aufnahmen + Vermessung von Strukturdimensionen

  • Analyse der chemischen Element-Zusammensetzung von Proben (qualitativ + quantitativ)

  • Element-Analyse und -Mappings von Verunreinigungen, Ablagerungen, Einschlüssen etc.

  • Unterstützung bei der Schadensfall-Analyse, Prozessfehler-Untersuchungen u.ä.

Kontakt

Dr. Stephan KASEMANN
PVD – Beschichtung und Trockenätzen
V006

Korrelative Raman- und Rasterkraftmikroskopie (AFM)

Das WITec alpha300 RA ermöglicht korrelative Untersuchungen von chemischen Zusammensetzung und Oberflächentopographien mittels Raman- bzw. Rasterkraftmikroskopie.



Einige Anwendungsbeispiele:

  • Chemische Oberflächenanalyse von Kunststoffen, biomedizinischen Proben, Lebensmitteln, Halbleitern, Dielektrika oder metallischen Verbindungen

  • Tiefenprofil der chemischen Zusammensetzung bei transparenten Proben wie z.B. Gläsern oder einigen Kunststoffen

  • Identifikation des chemischen Fingerabdrucks über die Materialdatenbank

  • Vermessen der Oberflächentopografie

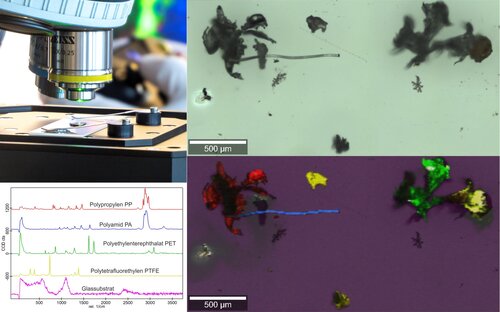

raman-mikroplastik
Anwendungsbeispiel: Identifikation von Mikroplastik

Spezifikationen:

Raman-Mikroskopie:

  • Raman-Analyse von Einzelpunkten oder Mapping
  • Vermessung von Oberflächenprofilen mit AFM
  • Beratung

Rasterkraft-Mikroskopie:

  • Anregungswellenlänge: 405 nm, 532 nm, 785 nm
  • Auflösung: ca. 300 nm in x-y und ca. 900 nm in z
  • Vergrößerung: 10x, 20x, 50x, 100x
  • Maximale Probengröße: ca. 100 x 100 x 20 mm
  • Auflösung ca. 1 nm
  • Scanbereich 100 x 100 µm
  • Kontakt und Intermittierender Modus



Dienstleistungen:

  • Raman-Analyse von Einzelpunkten oder Mapping

  • Vermessung von Oberflächenprofilen mit AFM

  • Beratung

µ-Tomographie



Die Röntgen-Mikroinformatik ist ein bildgebendes Verfahren, das die nicht-invasive und zerstörungsfreie Charakterisierung der inneren und äußeren Meso- und Makrostruktur einer Probe in drei Dimensionen mit einer räumlichen Auflösung in der Größenordnung von einem Mikrometer ermöglicht. Unser Gerät, das phoenix nanotom m von GE, eignet sich hervorragend für die Metrologie und die Charakterisierung von Mikrostrukturen.



Einige Anwendungsbeispiele:

  • Röhrenspannungsbereich: 25-180 kV

  • Vergrößerung x1,4 bis x300

  • Detailerkennbarkeit bis zu 0,2 µm

  • Minimale Voxelgröße bis zu 0,3 µm

  • Maximaler Probendurchmesser: Ø240 mm

  • Maximales Probengewicht: 3 kg



Spezifikationen:

  • Röhrenspannungsbereich: 25-180 kV

  • Vergrößerung x1,4 bis x300

  • Detailerkennbarkeit bis zu 0,2 µm

  • Minimale Voxelgröße bis zu 0,3 µm

  • Maximaler Probendurchmesser: Ø240 mm

  • Maximales Probengewicht: 3 kg



Dienstleistungen:

  • Zerstörungsfreie und nicht-invasive Bildgebung von Bauteilen und Werkstoffen

  • Charakterisierung der Materialmikrostruktur (z. B. Porosität, Füllstoffanteil, Konnektivitätsanalysen, n-Punkt-Korrelationsfunktionen usw.)

  • Numerische Simulation von Multiphysik in Domänen auf der Grundlage von Tomographiedaten

3D construction of a supporting foam | © FHV
3D reconstruction of a supporting foam
